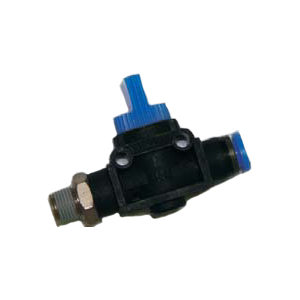

Válvula de 2 Vias HVFS

Válvula de 2 vias HVFS projetada com sistema de conexão de um toque, que permite a instalação instantânea da peça à tubulação.
A configuração elíptica das luvas é ideal para instalações pneumáticas em espaço fechado. A pressão manual simples na luva elíptica resulta em desconexão instantânea da tubulação.
Seu corpo metálico niquelado proporciona resistência contra corrosão e contaminação ao longo do tempo.

Modelos

Rosca NPT: rosca revestida com teflon, ou seja, não requer vedação adicional.
Rosca BSP: rosca com vedação feita através de anel o’ring.

Especificações Técnicas

  • Tipo de fluido compatível: ar (sem outros gases ou líquidos).
  • Faixa de pressão operacional: 0 a 150 PSI | 0 a 9,9 kgf/cm² (0 a 999 kPa).
  • Pressão negativa: -29.5 pol. Hg | -750 mm Hg (10 Torr).
  • Faixa de temperatura operacional: 32 a 140°F | 0 a 60°C.
  • Material recomendado para o tubo: poliuretano e náilon.

Consulte-nos sobre conexões para tubos em polegadas.

Rosca NPT

Código Ø Tubo Ø Rosca
HVFS 0401 4 mm 1/8 pol
HVFS 0402 4 mm 1/4 pol
HVFS 0601 6 mm 1/8 pol
HVFS 0602 6 mm 1/4 pol
HVFS 0801 8 mm 1/8 pol
HVFS 0802 8 mm 1/4 pol
HVFS 0803 8 mm 3/8 pol
HVFS 1002 10 mm 1/4 pol
HVFS 1003 10 mm 3/8 pol
HVFS 1004 10 mm 1/2 pol
HVFS 1202 12 mm 1/4 pol
HVFS 1203 12 mm 3/8 pol
HVFS 1204 12 mm 1/2 pol

Rosca BSP

Código Ø Tubo Ø Rosca
HVFS 04G01 4 mm 1/8 pol
HVFS 04G02 4 mm 1/4 pol
HVFS 06G01 6 mm 1/8 pol
HVFS 06G02 6 mm 1/4 pol
HVFS 08G01 8 mm 1/8 pol
HVFS 08G02 8 mm 1/4 pol
HVFS 08G03 8 mm 3/8 pol
HVFS 10G02 10 mm 1/4 pol
HVFS 10G03 10 mm 3/8 pol
HVFS 10G04 10 mm 1/2 pol
HVFS 12G02 12 mm 1/4 pol
HVFS 12G03 12 mm 3/8 pol
HVFS 12G04 12 mm 1/2 pol
