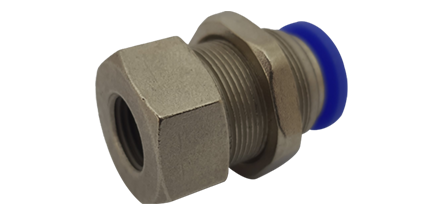

Conexão Fêmea para Painel PMF

Conexão fêmea para painel PMF projetada com sistema de conexão de um toque, que permite a instalação instantânea da peça à tubulação.
A configuração elíptica das luvas é ideal para instalações pneumáticas em espaço fechado. A pressão manual simples na luva elíptica resulta em desconexão instantânea da tubulação.
Seu corpo metálico niquelado proporciona resistência contra corrosão e contaminação ao longo do tempo.

Modelos
Rosca NPT: rosca revestida com teflon, ou seja, não requer vedação adicional.
Rosca BSP: rosca com vedação feita através de anel o’ring.

Especificações Técnicas
Tipo de fluido compatível: ar (sem outros gases ou líquidos).
Faixa de pressão operacional: 0 a 150 PSI | 0 a 9,9 kgf/cm² (0 a 999 kPa).
Pressão negativa: -29.5 pol. Hg | -750 mm Hg (10 Torr).
Faixa de temperatura operacional: 32 a 140°F | 0 a 60°C.
Material recomendado para o tubo: poliuretano e náilon.

Consulte-nos sobre conexões para tubos em polegadas.

Rosca NPT

Código

Ø Tubo

Ø Rosca

PMF 0401

mm

1/8 pol

PMF 0402

mm

1/4 pol

PMF 0601

mm

1/8 pol

PMF 0602

mm

1/4 pol

PMF 0801

mm

1/8 pol

PMF 0802

mm

1/4 pol

PMF 0803

mm

3/8 pol

PMF 1002

10 mm

1/4 pol

PMF 1003

10 mm

3/8 pol

PMF 1004

10 mm

1/2 pol

PMF 1202

12 mm

1/4 pol

PMF 1203

12 mm

3/8 pol

PMF 1204

12 mm

1/2 pol

Rosca BSP

Código

Ø Tubo

Ø Rosca

PMF 04G01

mm

1/8 pol

PMF 04G02

mm

1/4 pol

PMF 06G01

mm

1/8 pol

PMF 06G02

mm

1/4 pol

PMF 08G01

mm

1/8 pol

PMF 08G02

mm

1/4 pol

PMF 08G03

mm

3/8 pol

PMF 10G02

10 mm

1/4 pol

PMF 10G03

10 mm

3/8 pol

PMF 10G04

10 mm

1/2 pol

PMF 12G02

12 mm

1/4 pol

PMF 12G03

12 mm

3/8 pol

PMF 12G04

12 mm

1/2 pol
